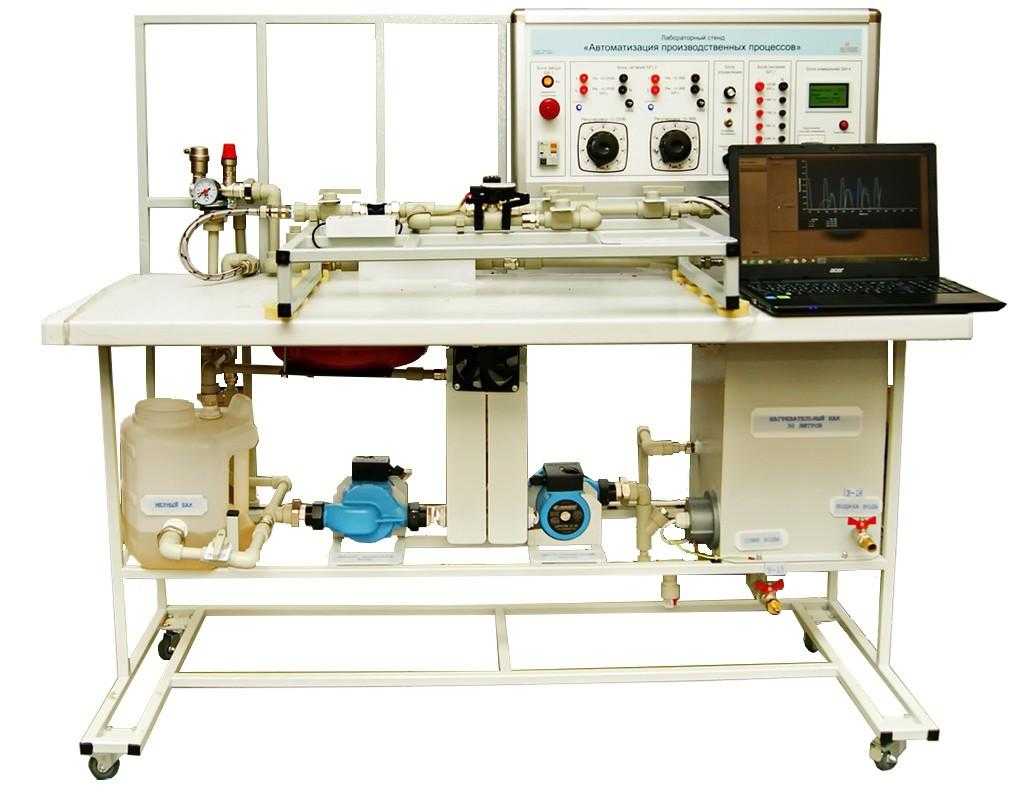

Учебный лабораторный стенд «Автоматизация производственных процессов»

Описание товара

Имеет сменные устройства для проведения различных лабораторных работ:

Измерители температуры.

Сменное устройство выполнено на универсальной съемной раме. Представляет собой цилиндр с испытуемыми и поверочным датчиками температуры. Установка имеет разъем для подключения к системе измерения и быстроразъемные шланги для подключения к магистрали воды.

Регуляторы, исполнительные механизмы позиционного и непрерывного действия.

Сменное устройство выполнено на универсальной съемной раме, на которой установлен участок магистрали в системе водоснабжения с регуляторами расхода (двухпозиционный и пропорциональный) с быстроразъемными соединениями к основной магистрали водоснабжения в установке и разъемом для подключения к системе измерения.

Система энергоснабжения.

Представляет собой тепловычислитель, установленный на съемную раму, с быстроразъемными соединениями для подачи воды. Устройство имеет разъем для подключения к системе измерения и управления.

Расходомеры.

Сменное устройство выполнено на съемной раме и представляет собой участок магистрали с измерителями расхода двух типов. Имеет быстроразъемные соединения для подключения к основной магистрали подачи воды и разъем для подключения к системе измерения.

Преобразователи давления и перепада давления.

Сменное устройство выполнено на съемной раме. Представляет собой участок магистрали водоснабжения с установленными электронными датчиками (абсолютного давления и перепада давления). Имеет быстроразъемное соединение с базисной установкой к системе воды и к системе измерения.

Лабораторные работы

1. Поверка вторичного прибора измерителя температуры (с магазином сопротивления)
2. Изучение двухпозиционного регулятора (с имитатором объекта)
3. Изучение ПИД регулятора (с имитатором объекта)
4. Получение и обработка кривой разгона (с виртуальным самописцем)
5. Системы энергоснабжения. Изучение тепловычислителя (с имитацией сигналов)
6. Изучение расходомеров (имитация расходов, без поверки)
7. Изучение исполнительных механизмов позиционного и непрерывного действия
8. Изучение преобразователей давления и перепада давления (возможно с поверкой)

Комплект поставки

1. универсальный экспериментальный базис;
2. сменные устройства;
3. стеллаж для сменных устройств;
4. ноутбук;
5. программное обеспечение;
6. комплект технической документации и методических указаний по выполнению лабораторных работ;
7. паспорт.

Технические характеристики
