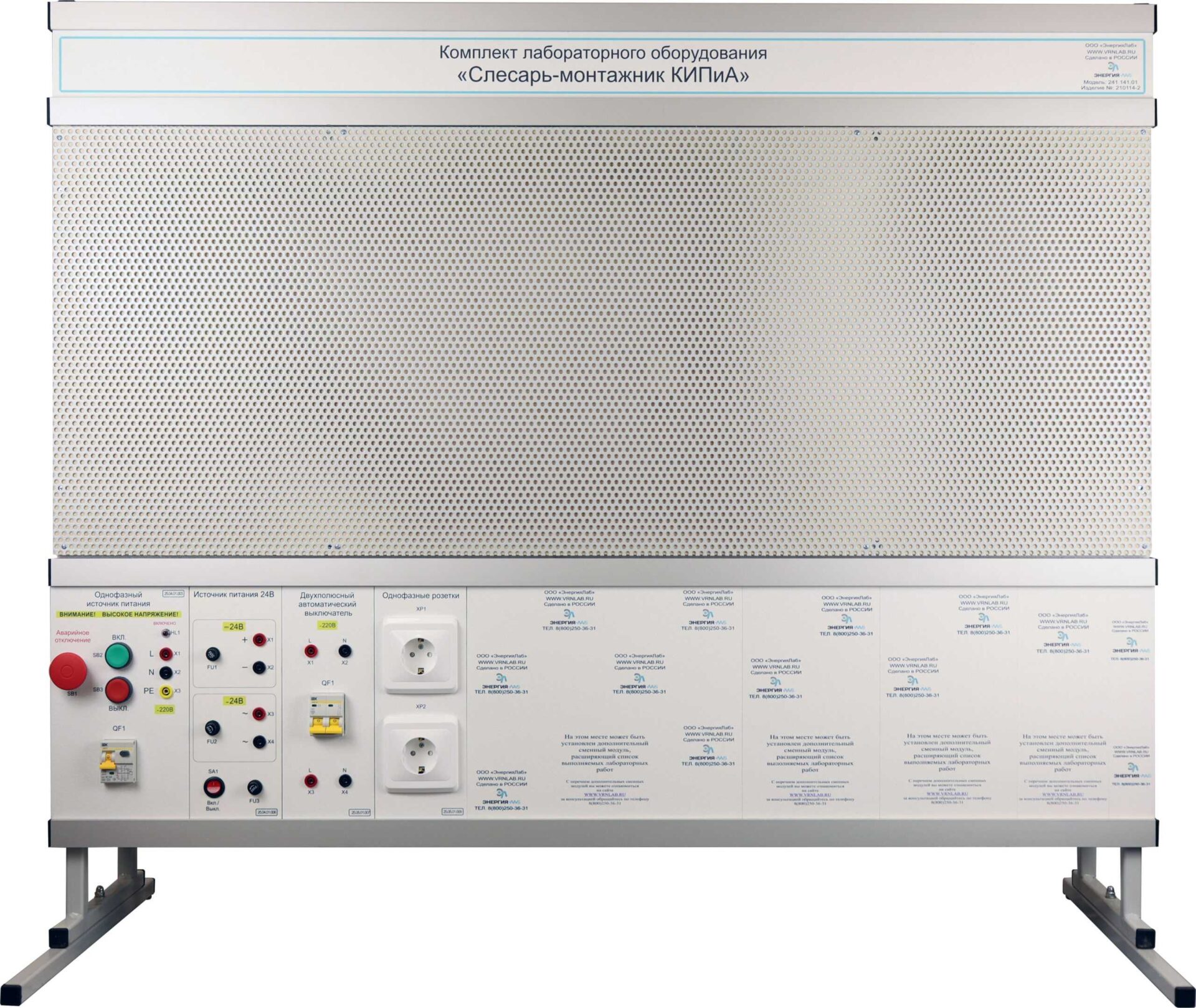

Комплект лабораторного оборудования «Слесарь-монтажник КИПиА»
Описание товара
исполнение настольное, монтажная панель
Комплект лабораторного оборудования «Слесарь-монтажник КИПиА» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Комплект лабораторного оборудования «Слесарь-монтажник КИПиА» выполнен в настольном исполнении: стойка с модулями и монтажной панелью, устанавливается на лабораторном столе заказчика.
Конструкция комплекта обеспечивает возможность подключения внешних модулей и измерительных приборов.
Комплект поставки
- Стойка для установки модулей с монтажной панелью
- Комплект модулей
- Модуль «Однофазный источник питания» - 1 шт
- Модуль «Однофазные розетки» - 1 шт
- Модуль «Двухполюсный автоматический выключатель» - 1 шт
- Модуль «Источник питания 24В»
- Набор «Электромонтаж схем с применением электроизмерительных приборов»
- Амперметр;
- Вольтметр;
- Резистор.
- Набор «Электромонтаж контрольно-измерительных приборов и систем автоматического управления температурой»
- Измеритель-регулятор;
- Термопреобразователь сопротивления;
- Светосигнальный индикатор 24В;
- Корпус;
- Резистор.
- Набор «Электромонтаж схем управления с применением командо-аппаратов и датчиков»
- Датчик конечного положения;
- Промежуточное реле переменного тока 24В;
- Светосигнальный индикатор 24В – 6 шт.;
- Кнопочный пост управления;
- Выключатель путевой;
- Корпус.
- Набор «Электромонтаж весоизмерительного оборудования»
- Весовой индикатор;
- Тензодатчик.
- Набор «Электромонтаж контрольно-измерительных приборов и систем автоматического управления давлением».
- Измеритель-регулятор;
- Датчик давления;
- Светосигнальный индикатор 24В;
- Корпус.
- Набор «Технология электромонтажных работ»
- DIN-рейка длиной 300 мм – 2 шт.;
- Кабель-канал 15х10 – 2 м;
- Труба гофрированная ПВХ Dн=16 мм – 2 м;
- Держатель для гофрированной трубы – 10 шт.;
- Монтажная коробка – 2 шт.
- Набор «Электромонтаж контрольно-измерительных приборов измерения массовой концентрации газов и сигнализации о превышении предельно-допустимой концентраций»
- Комплект сигнализатора для измерения массовой концентрации сжиженного газа пропан-бутан с клапаном;
- Устройство сигнальное дублирующее.
- Набор «Электромонтаж системы защиты от протечек воды»
- Контроллер протечки воды;
- Датчик контроля протечки воды.
- Набор «Электромонтаж контрольно-измерительных приборов и систем автоматического управления уровнем жидкости»
- Сигнализатор уровня жидкости;
- Кондуктометрический датчик уровня – 3 шт.;
- Резервуар.
- Комплект соединительных проводов и сетевых шнуров
- Комплект инструментов
- Набор клипс и саморезов
- Набор аксессуаров и документов
- Паспорт
- Техническое описание оборудование
Технические характеристики
Потребляемая мощность, В·А, не более 500
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 1200
ширина (ортогонально фронту) 300
высота 1000
Количество человек, которое одновременно и активно может работать на комплекте 2
