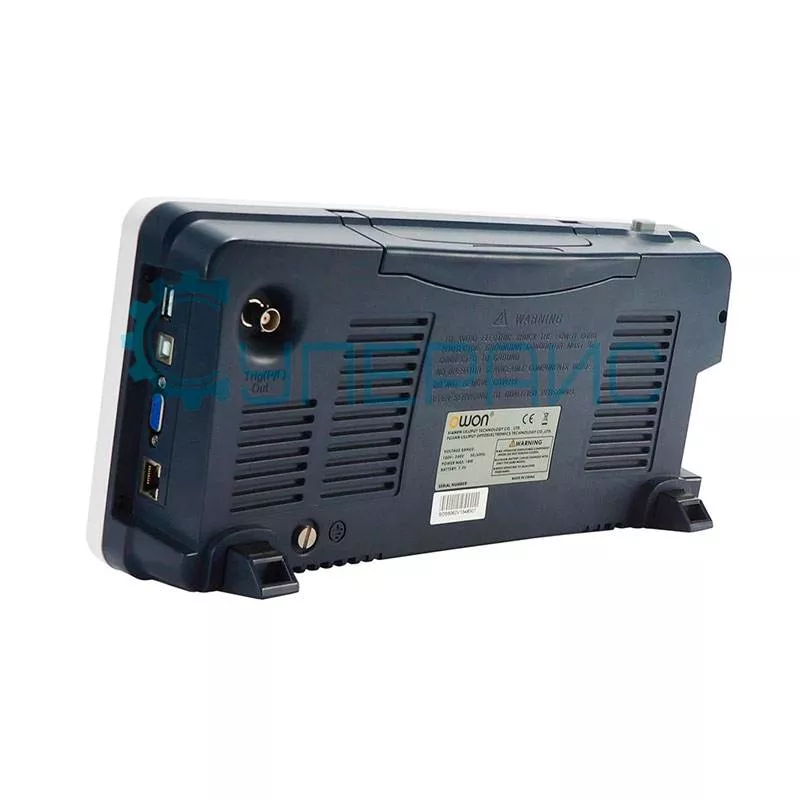

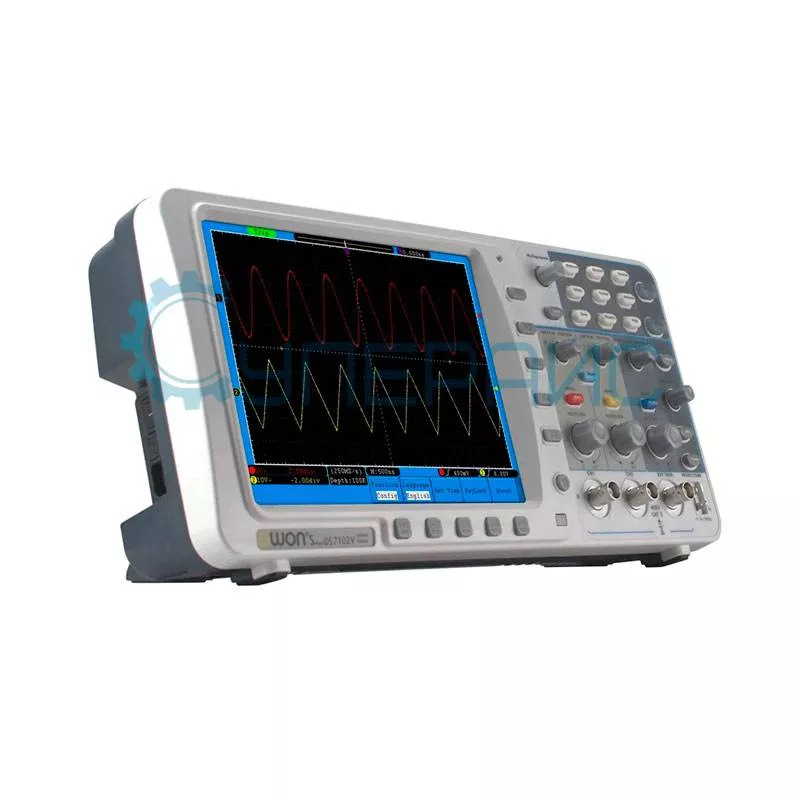

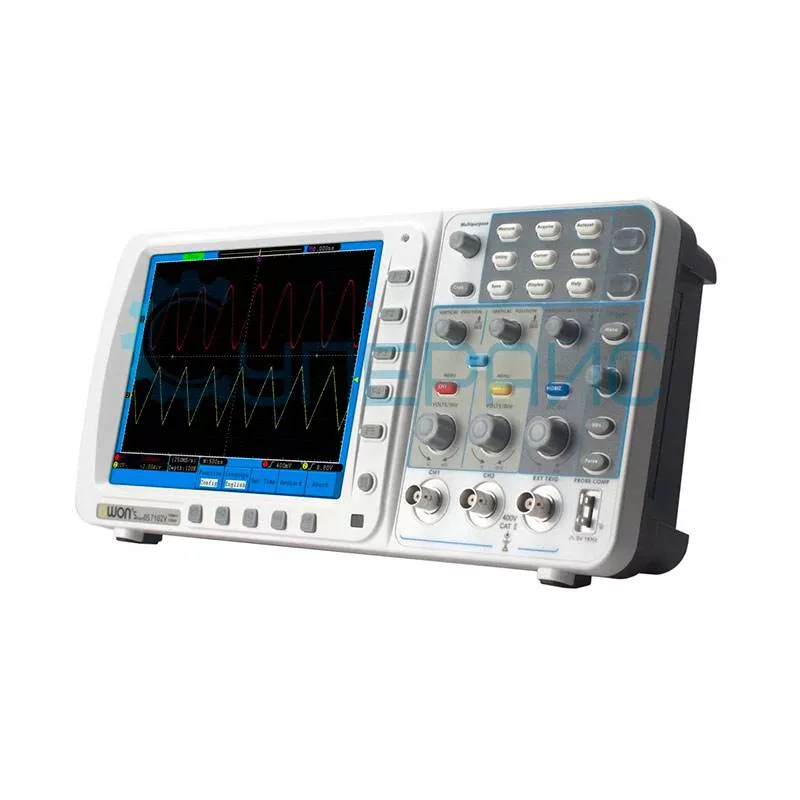

Цифровой осциллограф OWON SDS7102V с VGA выходом (2 канала, 100 МГц)
0
69 448 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ВНИМАНИЕ! Производство Цифрового осциллографа OWON SDS7102V с VGA выходом (2 канала, 100 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Осциллограф OWON XDS3202E с VGA выходом (2 канала, 200 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OWON SDS7102V
| Характеристики настольного осциллографа | |
| Серия | SDS (Smart DS) |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 + 1 внешний |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 10 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Канал-канальная изоляция | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 10 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб / с - 1 ГВыб / с в одноканальном режиме 0,5 Выб / с - 500 МВыб / с в двухканальном режиме |
| Точность | ± 100 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания | < 3,5 нс |
| Смещение | ± 1 В (2 мВ - 10 мВ) |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный |
| Диапазон уровня запуска триггера | CH1 ~ CH2: ± 6 деления от центра экрана |
| EXT: ± 600 мВ | |
| EXT/5: ± 3 В | |
| Точность уровня триггера | CH1 ~ CH2: ± 0,3 дел |
| EXT: ± (6 % от настройки + 40 мВ) | |
| EXT/5: ± (6 % от настройки + 200 мВ) | |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Чувствительность | 0,3 дел |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера | 24 нс ~ 10 с |
| Запуск по альтернативе | |
| CH1 | фронт, импульс, видео, наклон |
| CH2 | фронт, импульс, видео, наклон |
| Система измерения | |
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, период, время нарастания, время спада, задержка A → B, + Width, -Width, + Duty, - Duty |
| Математические функции | +, -, *, / FFT |
| Частота | прямоугольная волна 1 кГц |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 24 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB, LAN, VGA |
| Метод охлаждения | естественная конвекция |
| Габариты | 340 х 155 х 70 мм |
| Вес нетто | 1,8 кг |
| Комплектация | цифровой осциллограф OWON SDS7102V - 1 шт |
| | щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
