Цифровой осциллограф смешанных сигналов RIGOL DS1102D
0
131 550 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ВНИМАНИЕ! Производство цифрового осциллографа смешанных сигналов RIGOL DS1102D ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Осциллограф смешанных сигналов Hantek MSO5202D (2 канала, 200 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1102D
| Характеристики настольного осциллографа | |
| Серия | DS1000D |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 + 16 цифровых + внешний запуск |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Максимальная эквивалентная частота дискретизации | 25 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1Х, 5Х, 10Х, 50Х, 100Х, 500Х, 1000Х |
| Максимальное входное напряжение | 300 Vrms CAT I, 100 Vrms CAT II 400 В (постоянный ток + пик переменного тока, входное сопротивление 1 МОм) 40 В (постоянный ток + пик переменного тока) |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 16 Кб в одноканальном режиме 8 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
| Время нарастания | <3.5 нс |
| Диапазон вертикального смещения | 2 мВ / дел - 245 В / дел, ± 2 В 245 мВ / дел - 10 В / дел, ± 40 В |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Усиление точности постоянного тока | ± 4%: 2 мВ / дел - 5 мВ / дел ± 3%: 10 мВ / дел - 10 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), шаблон, наклон, альтернативный, продолжительность |
| Время задержки | 500 нс - 1.5 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 6 деления от центра экрана |
| EXT: ± 1.2 В | |
| Точность триггера | CH1, CH2: ± 0,3 дел х В / дел, ± 4 деления от центра экрана |
| EXT: ± 6% + 200 мВ | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Диапазон номера строк | 1 - 525 (NTSC), 1- 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по альтернативе | |
| CH1 | фронт, длительность импульса, видео, наклон |
| CH2 | фронт, длительность импульса, видео, наклон |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по продолжительности | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Спецификатор | ＞, ＜, = |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Система измерения | |
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка |
| Логический анализатор | |
| Количество каналов | 16 |
| Глубина памяти | 512К |
| Частота дискретизации | 200 МВыб / с |
| Совместимый вход | TTL, CMOS, ECL, пользовательский (от -8 В до +8 В) |
| Общие характеристики | |
| Тип дисплея | 5.6 дюймов TFT ЖК - экран, 320 * 234 точек, подсветка LCD |
| Питание | 100-240 В, 45-440 Гц, 50 Вт, CAT II |
| Количество цветов | 64000 |
| Контраст цветов | 150:1 |
| Интерфейс передачи данных | USB Device/Host, RS-232, P/F Out |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Температура хранения | в рабочем состоянии 10℃ - 40℃ |
| в выключенном состоянии -20℃ - 60℃ | |
| Габариты | 300 мм х 150 мм х 120 мм |
| Вес нетто | 2,3 кг |

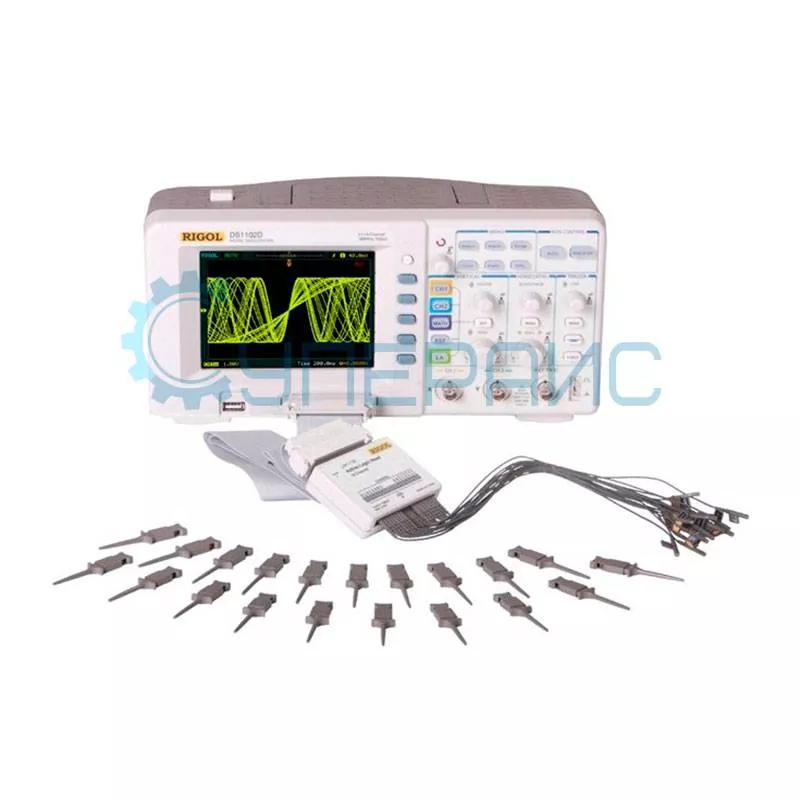

| Комплектация | цифровой осциллограф RIGOL DS1102D - 1 шт |
| | щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт пробник логического анализатора - 1 шт зажимы для логического анализатора - 20 шт соединительные провода для зажимов - 20 шт инструкция по эксплуатации - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
