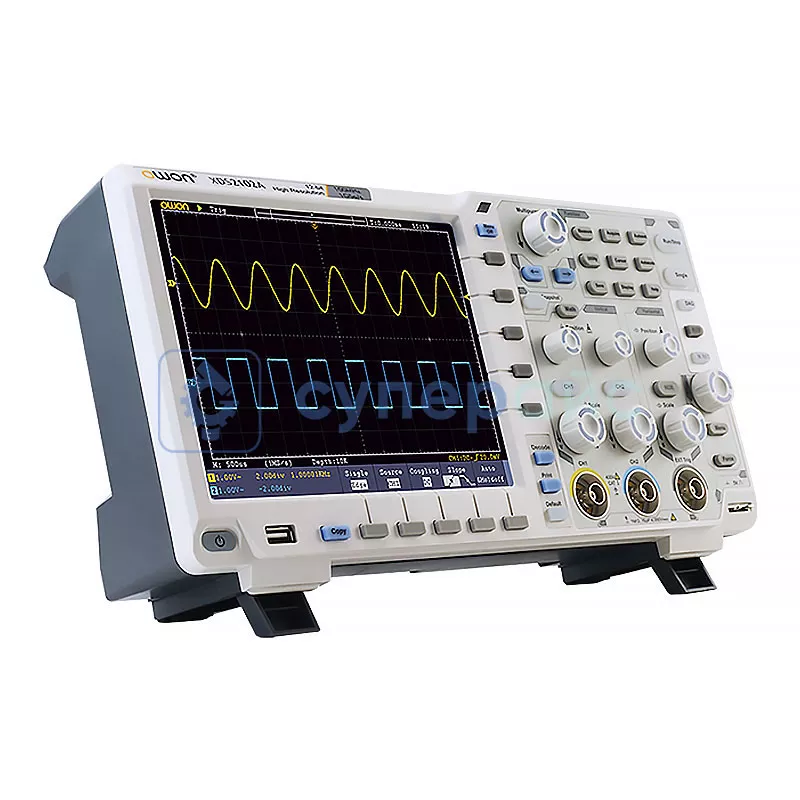

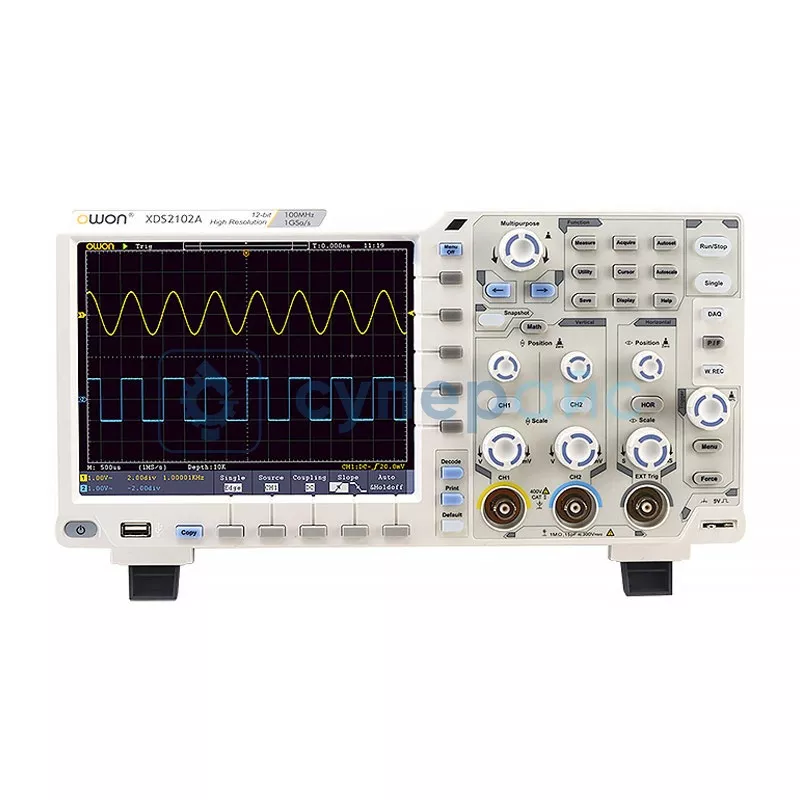

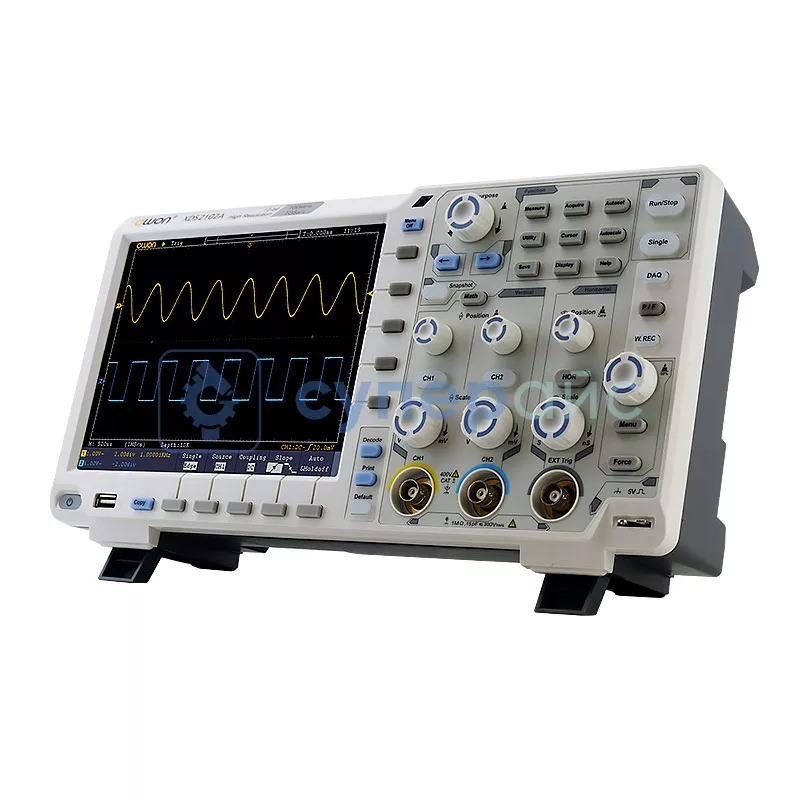

Настольный цифровой осциллограф OWON XDS2102AV
0
50 244 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики OWON XDS2102AV
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Частота дискретизации двух каналов | 500 МВыб / с |
| Частота дискретизации внешнего канала | 8 битном режиме: 1 ГВыб / с 12 битном режиме: МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 0,001Х - 1000Х, 1, 2, 5 шаг |
| Максимальное входное напряжение | 1 МОм: ≤ 300 Vrms |
| Ограничение пропускной способности | 20 МГц, при полной полосе пропускания |
| Канальная изоляция | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Диапазон частоты дискретизации | двухканальный 0,05 Выб / с - 500 МВыб / с одноканальный 8 бит 0,05 Выб / с - 1 ГВыб / с одноканальный 12 бит 0,05 Выб / с - 500 МВыб / с |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 20 М |
| Частота дискретизации / точность времени реле | ± 1 ppm |
| Точность измерения временного интервала (ΔT) | однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Перемещение | ± 2 В (1 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 1 В / дел) ± 200 В (2 В / дел - 10 В / дел) |
| Полоса пропускания | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц |
| Точность усиления постоянного тока | 1 мВ - 3 % 2 мВ - 2 % ≥ 5 мВ - 1,5 % |
| Система измерения | |
| Курсорные измерения | △V, △T, △V&△T между курсорами, автокурсор |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Математические формы сигнала | ＋, －, ×, ÷, БПФ, FFTrms, Intg, Diff, Sqrt, пользовательская, цифровой фильтр |
| Декодирование сигналов шин | RS232 / UART, I2C, SPI, CAN |
| Хранение осциллограмм | 50 сигналов |
| Частота обновления осциллограмм | 55,000 осц / с |
| Общие характеристики | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 |

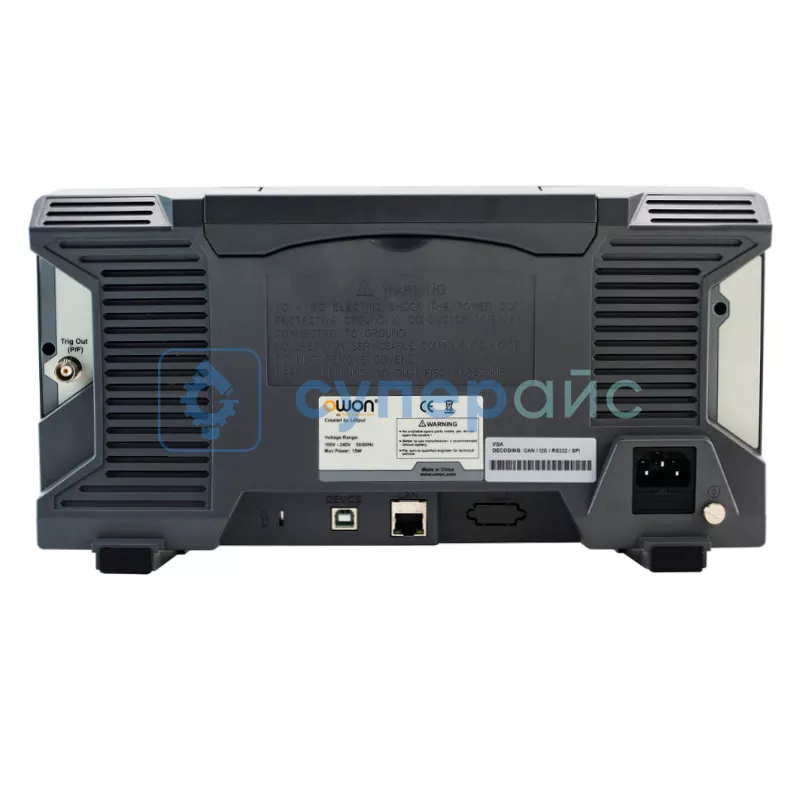

| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), LAN |
| Питание | 100 В - 240 В, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Рабочая температура | 0 - 40°С |
| Температура хранения | -20 - 60°С |
| Влажность | ≤ 90 % |
| Габариты изделия | 340 х 177 х 90 мм |
| Габариты упаковки | 410 х 185 х 285 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,4 кг |
| Комплектация | цифровой осциллограф OWON XDS2102AV - 1 шт |
| зонд - 1 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт диск с ПО - 1 шт руководство пользователя - 1 шт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
