Одноканальный осциллограф OWON AS101 (1 канал, 10 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OWON AS101
| Характеристики настольного осциллографа | |
| Полоса пропускания | 10 МГц |
| Количество каналов | 1 |
| Максимальная частота дискретизации в реальном времени | 100 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Максимальное входное напряжение | ± 400 В |
| Скорость захвата осциллограмм | 130000 осц. / с |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 50 нс / дел - 0,1 с / дел, 1, 2, 5 шаг |
| Точность | ± 100 ppm |
| Соотношение | ≥ 2.5:1 |
| Вертикальная система | |
| Вертикальная развёртка | 5 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 30 нс |
| Смещение | ± 10 дел |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Соотношение | ≥ 2.5:1 |
| Система синхронизации | |
| Режимы триггера | фронт, видео сигнал |
| Диапазон уровня запуска триггера | ± 4 деления от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Источник триггера | внутренний, линейный, внешний |
| Тип триггера | автоматический, нормальный, TV |
| Блокировка триггера | есть |
| Входной импеданс внешнего триггера | 1 МОм ± 2%, 20 пФ ± 5 пФ |
| Максимальное входное напряжение внешнего триггера | 400 В |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Триггерный выход зонда компенсатора | |
| Выходное напряжение | 0,5 В ± 2% |
| Частота | прямоугольная волна 1 кГц (± 1%) |
| Система измерения | |
| Режим | X-Y |
| Чувствительность | Х: 0,5 В / дел Y: 0,1 В / дел - 1 В / дел |
| Полоса пропускания (-3 дБ) | DC: 0 - 1 МГц AC: 10 Гц - 1 МГц |
| Общие характеристики | |
| Тип дисплея | 3.7 дюймов TFT LCD - экран, 320 * 240 точек, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 1 А, 250 В |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Метод охлаждения | естественная конвекция |
| Габариты | 288 х 192 х 117 мм |
| Вес нетто | 1,8 кг |
| Комплектация | цифровой осциллограф OWON AS101 - 1 шт |
| | щуп для осциллографа - 1 шт кабель питания - 1 шт щуп регулировки - 1 шт инструкция по эксплуатации - 1 шт |
Одноканальный осциллограф OWON AS101: экономичный выбор для точных задач
Осциллограф OWON AS101 — это вариант для тех, кому нужен надежный инструмент для базовых измерений. С полосой пропускания 10 МГц и частотой дискретизации 100 МВыб/с, прибор справляется с анализом тока и диагностикой аналоговых цепей. Модель AS101 сочетает компактность, безопасность и простоту интеграции в рабочие системы.
Особенности OWON AS101:
- 10 МГц полосы пропускания — для работы с низкочастотными сигналами и аналоговыми компонентами.
- Защита CAT II — обеспечивает безопасность при работе с напряжениями до 400 В.
- Комплект поставки — включает щуп, кабель питания и инструкцию, что ускоряет старт работы.

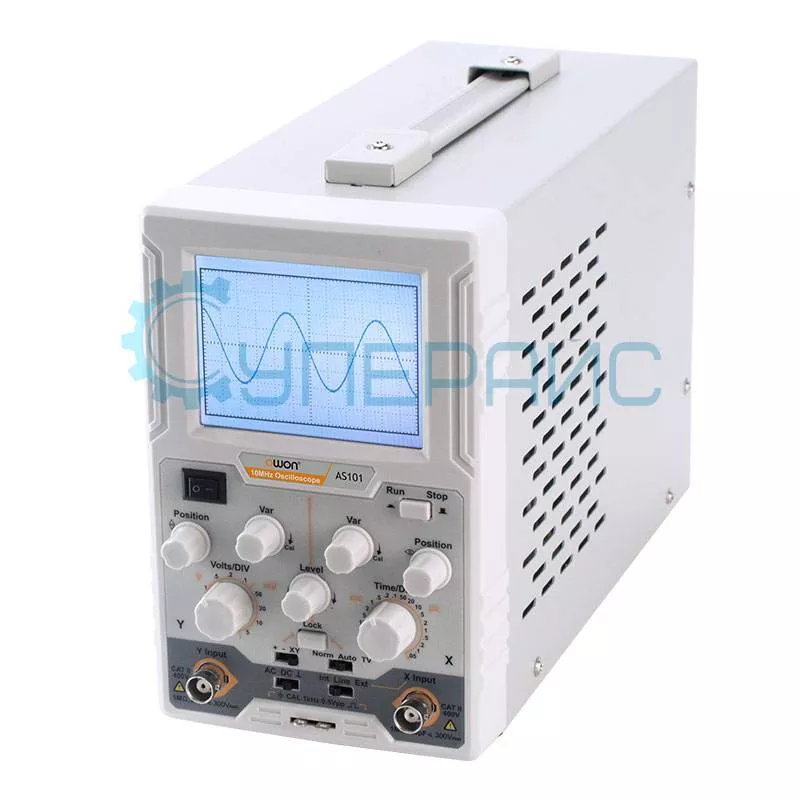

Корпус осциллографа OWON AS101 выполнен с учетом эргономики: малый вес (1.8 кг) и габариты 288×192×117 мм позволяют разместить его даже в ограниченном пространстве. Естественное охлаждение исключает перегрев, а TFT-экран с разрешением 320×240 точек предлагает четкую визуализацию сигналов.
Где пригодится AS101?
Этот осциллограф станет незаменимым в учебных лабораториях, мастерских по ремонту электроники и для любительских проектов. Его частота дискретизации 100 МВыб/с позволяет точно фиксировать изменения сигналов, а поддержка TV-триггера расширяет возможности диагностики видеосигналов.
Почему выбирают OWON AS101?
Модель подходит для базовых задач, таких как проверка датчиков, анализ тока в цепях или изучение принципов работы систем электроники. Если вам нужен надежный и простой в использовании прибор — AS101 от OWON станет подходящим решением.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
