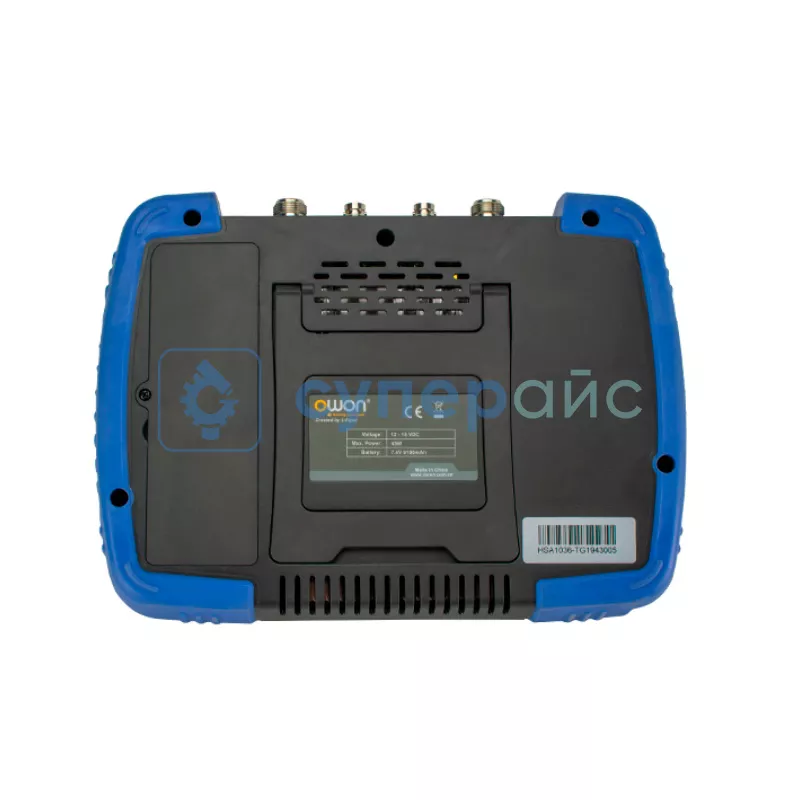

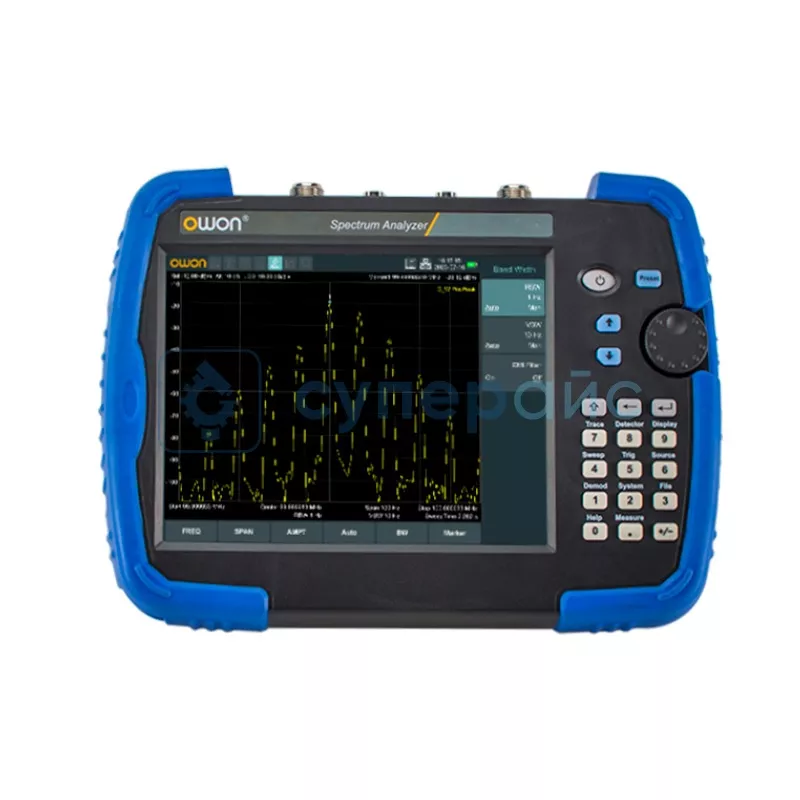

Портативный спектроанализатор OWON HSA1036-TG
Технические характеристики OWON HSA1036-TG
| Частотный диапазон | 9 кГц - 3,6 ГГц |
| Разрешение | 1 Гц |
| Общая амплитудная погрешность | < 1,5 дБ |
| GPS-приемник | есть |
| Пропускная способность | |
| Полоса разрешения | от 10 Гц до 500 кГц (1-10 шагов последовательно) |
| Полоса пропускания видео | от 10 Гц до 3 МГц |
| Фазовый шум | |
| Смещение | 10 кГц < -82 дБн/Гц |
| Средний уровень шума | от 1 МГц до 10 МГц; -160 дБм от 10 МГц до 1 ГГц; -160 дБм от 1 ГГц до 1,5 ГГц; -158 дБм от 1 ГГц до 3,6 ГГц; -158 дБм |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Способ обнаружения | положительный пик, отрицательный пик, норма, образец, среднеквадратичное значение |
| Функции трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, среднее значение |
| Следящий генератор(tracking generator) | |
| Диапазон частот | от 100 кГц до 3,6 ГГц (трекинг-генератор) от 35 МГц до 3,6 ГГц (генератор сигналов) |
| Диапазон уровня выходной мощности | от - 30 дБмВт до 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | 50 МГц, ± 3 дБ |
| Общие характеристики | |
| Дисплей | сенсорный IPS-дисплей |
| Диагональ дисплея | 8 дюймов |
| Интерфейс | USB, LAN, вход для наушников |
| Источник питания | литий-ионный аккумулятор, время работы до 4-6 часов. |
| Габариты изделия | 265 х 190 х 58 мм |
| Габариты упаковки | 540 х 150 х 345 мм |
| Вес нетто | 2,5 кг |
| Вес брутто | 4,7 кг |
| Комплектация | переносной анализатор спектра OWON HSA1036-TG – 1 шт кабель зарядки – 1 шт адаптер питания – 1 шт USB кабель – 1 шт GPS антенна – 1 шт кейс для переноски – 1 шт краткое руководство пользователя – 1 шт CD диск – 1 шт |
Переносной анализатор спектра OWON HSA1036-TG
Портативный спектроанализатор OWON HSA1036-TG представляет собой компактное устройство для измерения и анализа сигналов в широком диапазоне частот. Такой ручной анализатор спектра применяют для быстрого поиска и оценки радиочастотных сигналов в различных условиях. Ниже рассмотрены некоторые вопросы, связанные с этим оборудованием.
Как влияет частотный диапазон на применение спектроанализатора?
Диапазон от 9 кГц до 3,6 ГГц даёт возможность исследовать низкочастотные сигналы и высокочастотные радиоволны. Такой диапазон помогает выявлять широкий спектр помех и сигналов, что полезно в радиотехнике и связи.
Что даёт средний уровень шума?
Уровень шума до - 160 дБм минимизирует фоновое воздействие и позволяет фиксировать слабые сигналы. За счёт этого спектральный анализатор частот HSA1036-TG помогает проводить точные измерения даже в сложных условиях.
В чём важность пропускной способности?
Полоса разрешения от 10 Гц до 500 кГц и видео пропускная способность от 10 Гц до 3 МГц дают гибкость в настройках анализа. Это помогает выделять необходимые частоты и уменьшать влияние помех, улучшая качество исследования.
Какова роль следящего генератора?
Такая функция помогает автоматически изменять частоты в процессе анализа, что упрощает и ускоряет поиск сигналов. Следящий генератор помогает пользователю сосредоточиться на результатах, снижая рутинные операции.
Ключевые особенности спектроанализатора:
- компактный корпус для работы в полевых условиях;
- поддержка широкого частотного диапазона для разных задач;
- гибкая настройка полосы пропускания для точного анализа;
- низкий уровень шума для выявления слабых сигналов;
- функции упрощённого поиска с помощью следящего генератора.
Рекомендации по работе с устройством:
- учитывать диапазон частот при выборе объектов для исследования;
- обращать внимание на уровень шума для точности измерений;
- проверять совместимость с другими диагностическими приборами.
Обзорная таблица анализаторов спектра OWON
| Характеристики | HSA 1075 | HSA 1075-TG | HSA1036-TG | HSA1016-TG |
| Частотный диапазон | 9 кГц - 7,5 ГГц | 9 кГц - 7,5 ГГц | 9 кГц - 3,6 ГГц | 9 кГц - 1,6 ГГц |
| Разрешение | 1 Гц | |||
| Фазовый шум | < - 106 дБн | < - 106 дБн | < -160 дБм | < -115 дБм |
| Полоса разрешения | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 | от 10 Гц до 500 кГц (1-10 шагов последовательно) | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 |
| Следящий генератор | нет | есть | есть | есть |
| Дисплей | сенсорный ЖК-экран | сенсорный ЖК-экран | сенсорный IPS-дисплей | TFT LCD |
| Диагональ дисплея | 8 дюймов | |||
| Интерфейс | USB, LAN | USB, LAN | USB, LAN, вход для наушников | USB, LAN, вход для наушников |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
