Станок для установки SMD компонентов QIHE TVM802AX
Технические характеристики QIHE TVM802AX
| Режим работы | автоматический |
| Минимальный размер печатной платы | 20 x 20 мм |
| Максимальный размер печатной платы | 340 x 340 мм |
| Макс. площадь перемещения по XY | 395 х 450 мм |
| Макс. перемещение по Z | 12,5 мм |
| Количество вакуумных захватов | 2 |
| Производительность | 5500 компонентов в час, с камерой 6500 компонентов в час, без камеры |
| Точность позиционирования | 0,025 мм |
| Устанавливаемые компоненты | 0402 - 5050, SOP, TQFP, TQFN и др. |
| Типы используемой упаковки | катушки, пеналы, тубы, треи и др. |
| Система распознавания | 2 HD CCD-камеры (верхняя, нижняя) |
| Мотор | cервошаговый двигатель с энкодером |
| Встроенный ПК | Windows 7 |
| Питатели | кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт |
| Помпы | вакуумная, воздушная |
| Определение наличия компонента на вакуумном захвате | датчик вакуума |
| Поддержка ПО для проектирования плат | Prot199, Altium Designer, Eagle, Pads, Allegre и др. |
| Общие характеристики | |
| Потребляемая мощность | 125 Вт |
| Питание | 220 В / 110 В |
| Габариты | 940 x 640 x 330 мм |
| Вес нетто | 39 кг |
| Вес брутто | 66 кг |
| Комплектация | установщик SMD компонентов QIHE TVM802AX – 1 шт |
| Совместимость | Питатель ленточный Zhengbang 24 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 16 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 12 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 4 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 2 мм для установщиков SMD компонентов |

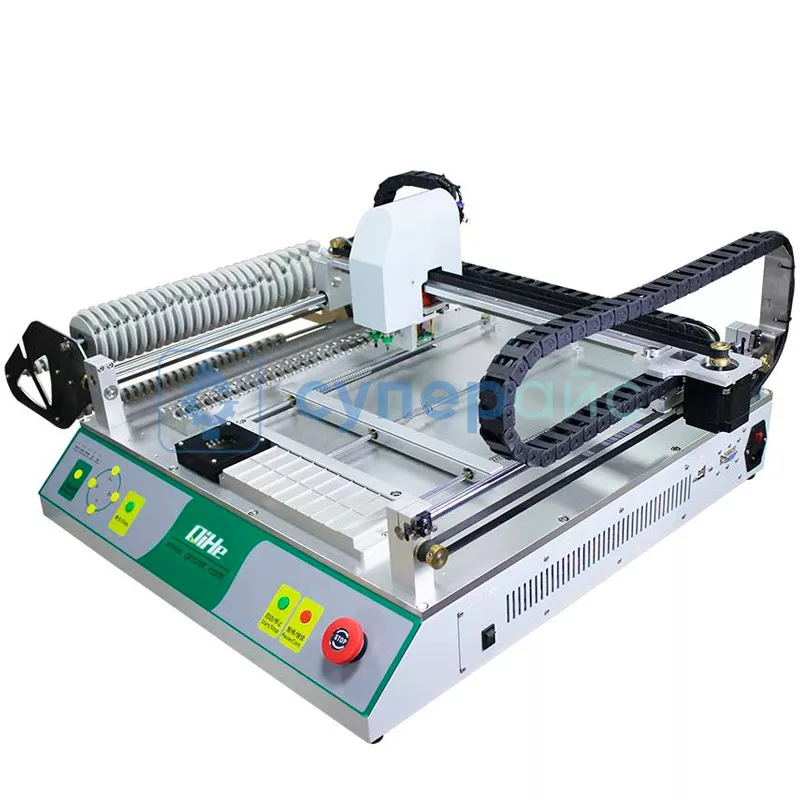

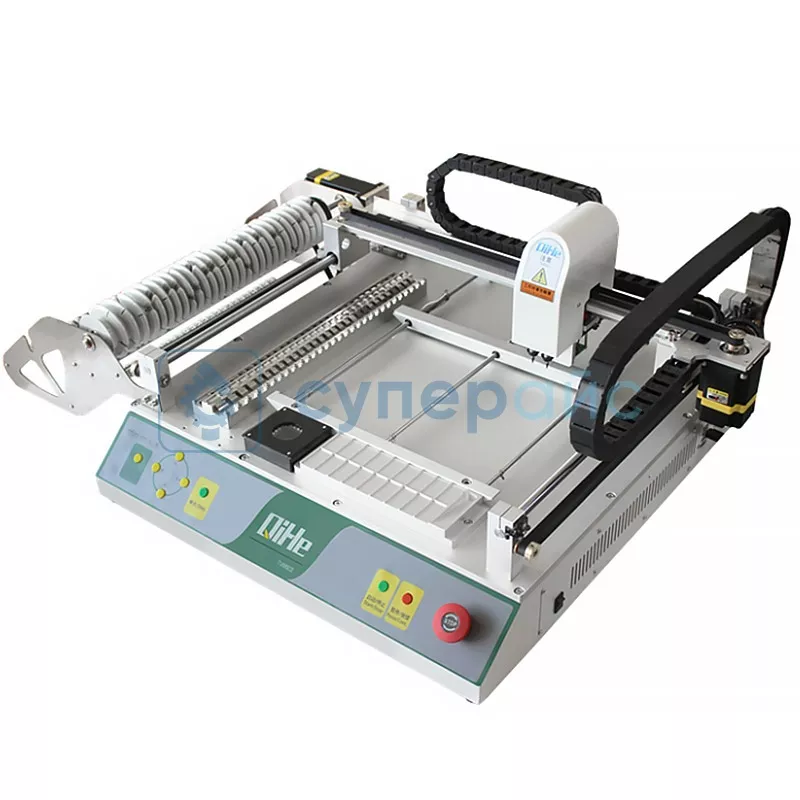

Установщик SMD компонентов QIHE TVM802AX
QIHE TVM802AX это автоматический установщик чипов, который призван упростить рабочий процесс в области сборки миниатюрных устройств. Аппарат располагает оптической интеллектуальной системой, благодаря которой способен качественно внедрять smd-компоненты на печатные платы. TVM802AX оснащен вакуумной и воздушной помпами, а также двумя вакуумными захватами. Производительность при работе с камерой и без таковой составляет 5500 и 6500 компонентов в час соответственно.
Отличительными особенностями данного аппарата выступают высокая точность позиционирования и поддержка нескольких видов устанавливаемых компонентов. В качестве упаковки используются пеналы, катушки, треи и другие варианты. Система распознавания включает две камеры с HD-разрешением.
Установщик оснащён сервошаговым двигателем и встроенным персональным компьютером на Windows 7. Общее количество питателей аппарата составляет 29 штук. Встроенный датчик вакуума может обнаружить компонент на вакуумном захвате. Поддерживается несколько видов программного обеспечения для проектирования плат.
Станок для установки smd-компонентов QIHE подойдёт для мелкосерийного производства, а также будет полезен в ремонтных сервисах. Совместим с линейкой питателей Zhengbang.
Обзорная таблица установщиков SMD компонентов QIHE
| Характеристики | TVM802AX | TVM802A | TVM802B | TVM802B Plus | TVM802BX |
| Режим работы | автоматический | ||||
| Количество вакуумных захватов | 2 | ||||
| Максимальный размер печатной платы | 340 x 340 мм | 340 x 340 мм | 260 x 340 мм | 300 x 320 мм | 260 x 340 мм |
| Минимальный размер печатной платы | 20 x 20 мм | ||||
| Макс. площадь перемещения по XY | 395 х 450 мм | 395 х 450 мм | 395 х 450 мм | 490 х 440 мм | 395 x 450 мм |
| Макс. перемещение по Z | 12,5 мм | ||||
| Средняя скорость | 5500 компонентов в час, с камерой 6500 компонентов в час, без камеры | ||||
| Точность позиционирования | 0,025 мм | ||||
| Питатели | кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт | кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт | кол-во: 46 шт 8 мм - 38 шт 12 мм - 6 шт 16 мм - 2 шт | кол-во: 58 шт 8 мм - 50 шт 12 мм - 6 шт 16 мм - 2 шт | кол-во: 46 шт 8 мм - 38 шт 12 мм - 6 шт 16 мм - 2 шт |
| Встроенный ПК | да | нет | нет | нет | да |
| Встроенный дисплей | нет | нет | нет | да | нет |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
